buduję sprzęt i narzędzia dla radia cyfrowego.

Frontendy radiowe, analizatory nadajników, wzorce czasu dla stacji bazowych, rejestratory zasięgu i systemy nadzoru infrastruktury. Tu zebrałem to, co działa — i to, co jeszcze się buduje.

Projekty Kontakt
8projektów
4kategorie
6działa w praktyce
KO11GFlokator

Wybrane projekty

Wszystkie
Radio i TETRADziała

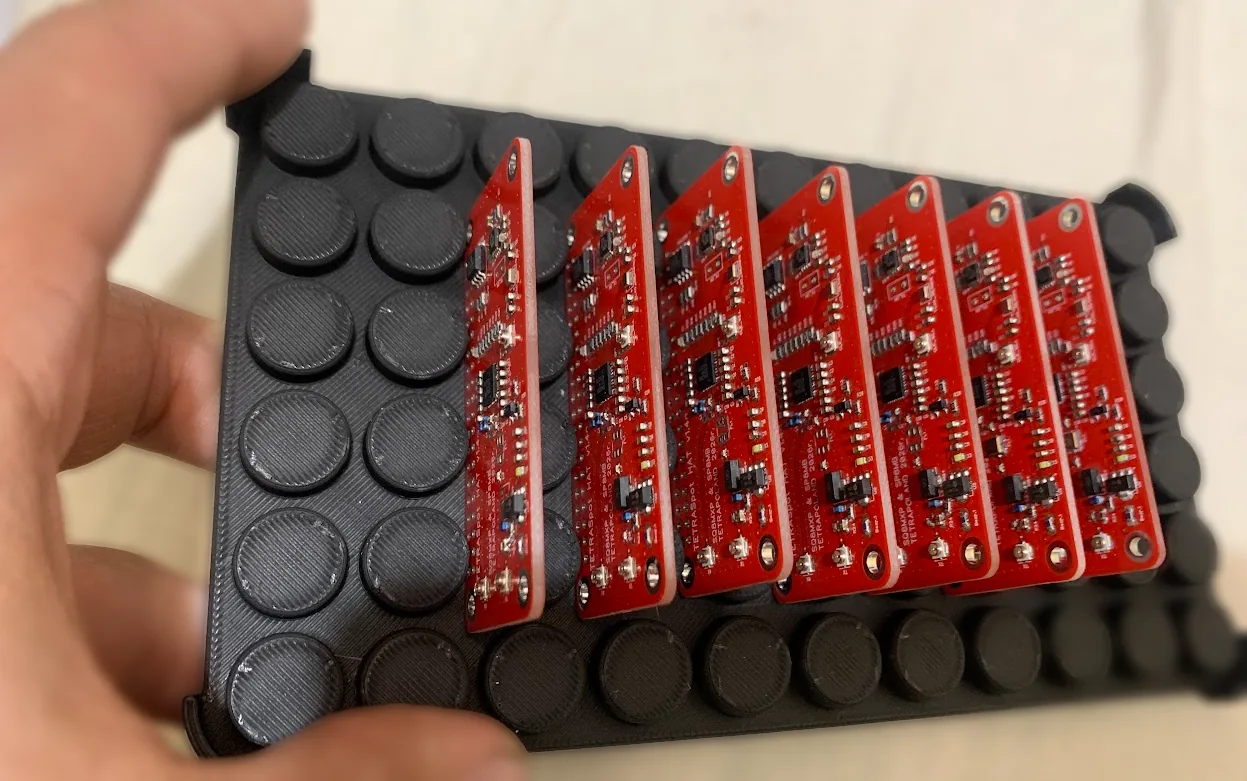

TMO HAT 1.4

Frontend radiowy na SX1255 zbudowany dla TetraSpot.

  • pełny tor nadawczo-odbiorczy I/Q na SX1255
  • zewnętrzny wzorzec zegara (OCXO) na wejściu CLKIN
  • kalibracja składowej stałej i niezrównoważenia I/Q
  • EVM ok. 1 % przy limicie normy 10 % — zmierzone własnym analizatorem
SX1255TETRATMORFPCB
Więcej o projekcie
PomiaryDziała

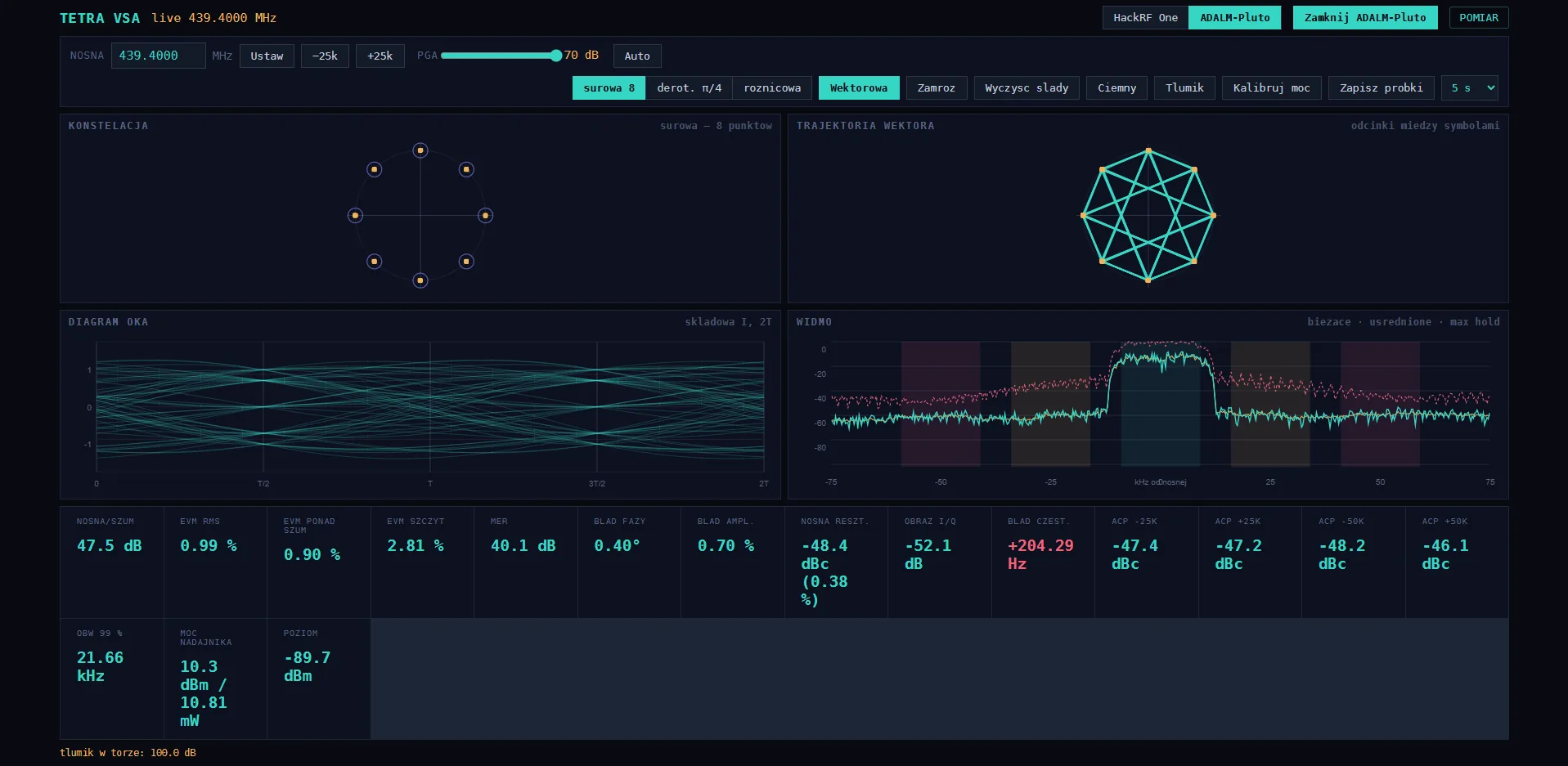

TETRA VSA

Analizator wektorowy nadajników TETRA — ekran Aeroflexa na SDR i Linuksie.

  • konstelacja 8-punktowa, trajektoria wektora i diagram oka w stylu Aeroflexa
  • EVM RMS i szczytowe z rozkładem na składowe, MER
  • widmo, ACP, OBW, wskaźnik przecieku nośnej
  • bramkowanie do burstu i analiza części użytecznej
PythonDSPHackRFADALM-PlutoSDREN 300 394-1
Więcej o projekcie
Sprzęt i FPGADziała

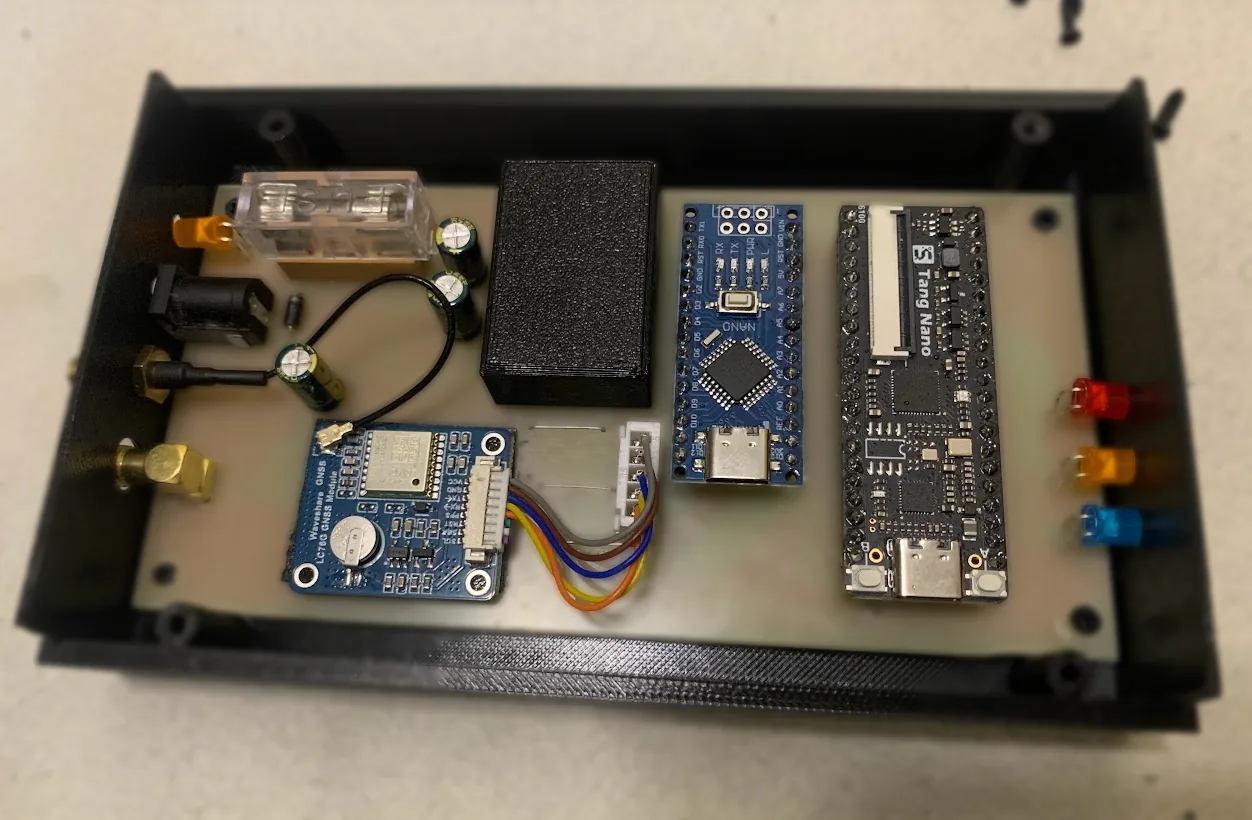

Site Reference 1PPS / 5 MHz

Wzorzec czasu i częstotliwości dla stacji bazowych Motorola — GPSDO + FPGA.

  • 5 MHz ze znacznikiem 1PPS w formacie Site Reference
  • zegar 20 MHz koherentny z GPSDO, dzielony w FPGA
  • koło zamachowe z martwą strefą ±400 ns — odporność na jitter i zanik GPS
  • błąd częstotliwości 10–20 ppb w stanie ustalonym
FPGATang Nano 1KTang Nano 9KSi5351GPSDOArduino1PPS
Więcej o projekcie
PomiaryDziałaKod zamknięty

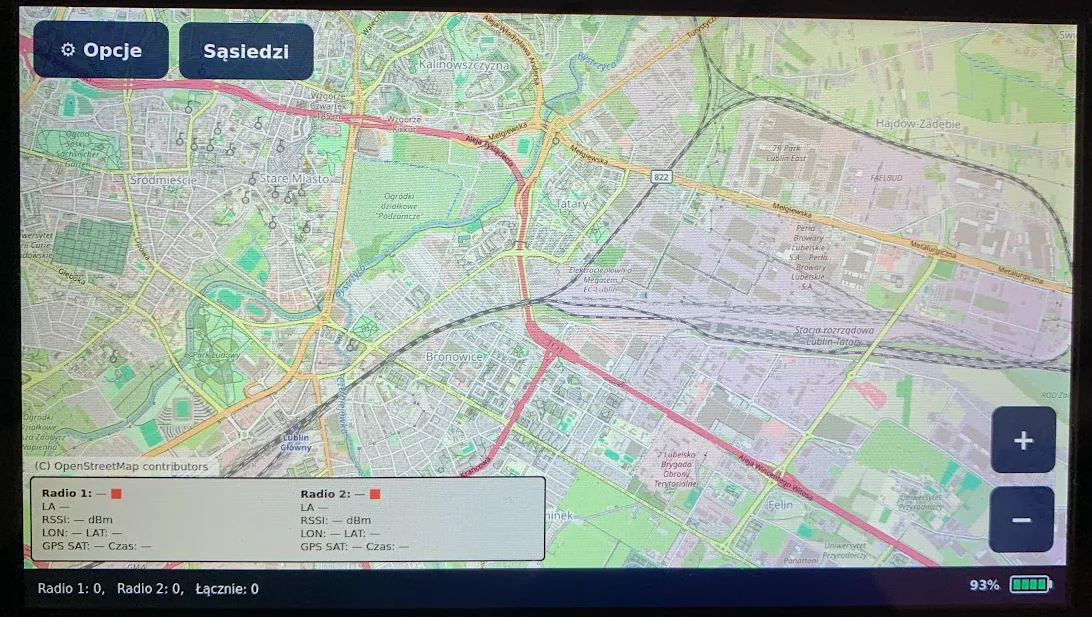

TetraLogger

Terminal do pomiaru zasięgu TETRA w terenie — siła sygnału na mapie.

  • RSSI i pozycja GPS na mapie offline, kolorowane według siły sygnału
  • dwa radiotelefony odpytywane równolegle, podgląd komórek sąsiednich
  • trasy, filtr po dacie i po poziomie sygnału
  • eksport do KML/KMZ
PythonPySide6WaylandPEISQLiteKML
Więcej o projekcie

Współpraca

Część projektów powstaje razem z Marcinem SP8MB — dla TetraSpot i amatorskiej sieci TetraPoland. Ja odpowiadam głównie za sprzęt radiowy i pomiary: frontend TMO HAT, analizator nadajników, wzorzec Site Reference.
